Pengertian EOIP Ethernet over IP Tunneling MikroTik adalah protokol yang membuat sebuah Ethernet tunnel antara dua router di atas koneksi IP. Interface EoIP muncul sebagai interface Ethernet. Ketika fungsi bridging dari router diaktifkan, semua lalu lintas Ethernet (semua protokol Ethernet) akan dijembatani sama seperti jika ada dimana interface Ethernet fisik dan kabel antara dua router (dengan bridging diaktifkan). Pengertian IPIP tunnel adalah sebuah protokol sederhana yang mengenkapsulasi paket IP dalam IP untuk membuat tunnel di antara dua router. IPIP tunnel interface muncul sebagai interface dalam daftar interface. Banyak router, termasuk Cisco dan berbasis Linux, mendukung protokol ini. Maksimum jumlah tunnel yang dapat dibuat EOIP tunnel adalah 6553.
Keuntungan EOIP adalah :
1. Komunikasi jaringan jarak Jauh layaknya seperti dalam satu jaringan.
2. Biarpun jaringan kita mau melewati beberapa router mau 2,3 maupun 10 nggak ada masalah. maka hal ini dengan kita gunakan yg namanya EOIP tunnel sehingga dengan menggunakan EOIP tunnel ini maka jaringan yang kita tuju akan menjadi satu subnet dengan alokasi ip yang kita inginkan.
3. Lebih efisien.
Tunneling adalah cara di mana data ditransfer antara dua jaringan dengan aman. Semua data yang ditransfer difragmentasi menjadi paket atau bingkai yang lebih kecil dan kemudian melewati terowongan. Proses ini berbeda dari transfer data normal antar node.
Setiap frame yang melewati tunel akan dienkripsi dengan lapisan tambahan enkripsi dan enkapsulasi tunneling, yang juga digunakan untuk merutekan paket ke arah yang benar. Enkapsulasi ini kemudian akan dikembalikan ke tujuan dengan dekripsi data, yang kemudian dikirim ke simpul tujuan yang diinginkan.
Tunel adalah jalur logis antara sumber dan titik akhir tujuan antara dua jaringan. Setiap paket dienkapsulasi di sumbernya dan didekapsulasi di tempat tujuan. Proses ini akan terus terjadi selama terowongan logis persisten antara dua titik akhir.
Tunneling juga dikenal sebagai enkapsulasi dan transmisi data VPN, atau paket. Mode tunrl IPSec memungkinkan payload IP dienkripsi dan dienkapsulasi dalam header IP sehingga dapat dikirim melalui internetwork IP perusahaan atau Internet.
INI ADALAH KONFIGURASI EOIP NETWORK TUNNEL:
TOPOLOGI
1.langkah pertama kaliam harus konfigurasi router 3 dengan cara kalian harus sudah terhubung kedalam internet dengan perintah: ip dhcp-client pr.
2.langkah kedua kalian ke winbox masuk dengan menggunakan ip lalu kalian ke bridge lalu ke bridge lagi dengan bridge1.
3. lalu kalian harus ke port lalu lalu kalian masukkan ether2 dan ether3.
4.lalu kalian ke dns kalian ceklis ALLOW REMOTE REQUETS.
5.kalian masukan ip dengan menggunakan address list interface nya kalian arahkan ke bridge1.
6.selajutnya kalian ke firewall lalu ke NAT actionnya kalian ganti masquerade agar bisa terhubung ke internet.
7.lalu kalian dhcp server lalu DHCP setupnya kalian klik lalu kalian enter saja sampe selesai.
8.langkah selanjutnya kalian harus konfigurasi
router-1, lalu kalian harus bisa terhubung ke internet lalu kalian masukan ip dan kalian hrus bisa terhubung ke google.com masukan dengan cara dibawah ini.
9.lalu kalian konfigrasi
router-2 dan langkah-langkahnya sama dengan router-1 yang ada di atsas.
10.langkah selanjutnya kalian
komfigurasi eoip network tunnel deengan perintah seperti gambar dibawah lakukan
dirouter-1.

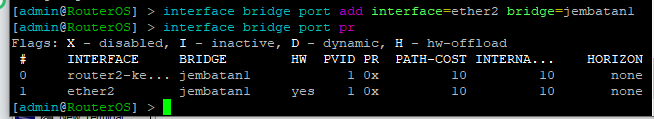

11.lakukan yang sama
dirouter-2 dengan
konfigurasi network tunnel dengan perintah yang ada gambar dibawah ini.
12.lalu kalian ke
pc1 kalian
ping 8.8.8.8 dan ip server kalian misalkan yang saya dapat
172.16.10.254 lalu kalu
TTL maka kalian berhasil konfigurasinya.
13.lalu masuk ke pc-windows-7 lalu masukkan ip address dan ip gateway.
14.kalian lalu ping ke 8.8.8.8 dan ping ip server kalian maka kalau sudah bisa kalian pasti TTL.
sekian
